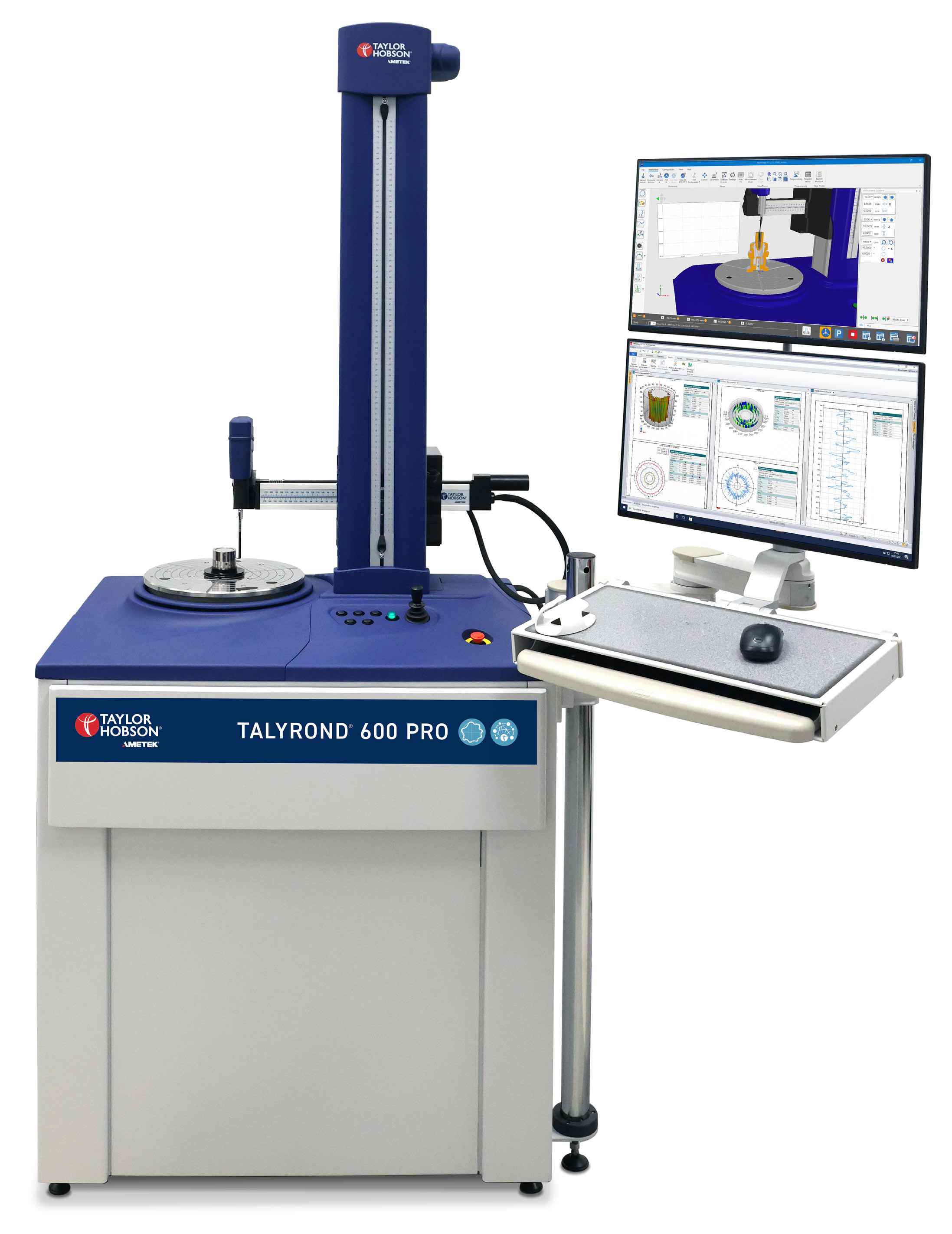

TALYROND® 600 PRO
Talyrond® 600 PRO je špičkový systém pro rychlé a vysoce přesné měření kruhovitosti, kontury a textury povrchu. Díky unikátnímu snímači s nanometrovým rozlišením a inteligentnímu softwaru Metrology 4.0 přináší do vaší výroby a laboratoře absolutní jistotu v naměřených datech a maximalizuje efektivitu operátorů.
Celý proces zásadně zrychluje software Metrology 4.0, který umí propojit měření přímo s CAD modelem a souřadnicovým systémem součásti (PCS). Automatické středění a vyrovnání navíc dramaticky zkracuje čas přípravy mezi jednotlivými díly. Přístroj je připraven na náročné podmínky, jelikož samotný snímač Talymin 7 obsahuje integrovaný teplotní senzor, který neustále kompenzuje vlivy kolísání okolní teploty, což umožňuje přesné měření nejen v laboratoři, ale i přímo v dílně.
Klíčové vlastnosti:
- 3v1 analýza: snímač Talymin 7 s rozsahem 4 mm a rozlišením až 0,3 nm provádí měření kruhovitosti, kontury i textury povrchu bez nutnosti výměny hrotů
- Spirálové měření: synchronizace os s vřetenem umožňuje dynamické měření spirálové válcovitosti a rovinnosti, což radikálně zkracuje čas cyklu např. u kuličkových šroubů nebo brzdových kotoučů
- Automatická orientace: patentovaný systém libovolné polohy (any attitude) a zvedáček s polohovací přesností 50 µm zajišťují bezproblémový přístup k přerušovaným povrchům a malým otvorům
- Blesková kalibrace a korekce oblouku: uživatelsky naváděná kalibrace vychýlení raménka a citlivosti snímače zabere jen několik sekund. Unikátní "Kalibrace dle stupnice" navíc eliminuje chyby snímače vznikající při pohybu po oblouku, což je klíčové pro měření pod 0,8 µm
- Virtuální ochrana (SMART Move): vizualizace letové dráhy hrotu na CAD modelu s integrovanou detekcí kolizí chrání vaši investici i drahé obrobky před poškozením
- Komplexní harmonická analýza: rotační enkodér s vysokým rozlišením dokáže měřit harmonické frekvence i nad 1500 vln na otáčku, a to zcela unikátně i na pouhém dílčím (neúplném) oblouku součásti
- Laboratorní přesnost (UHPR): metoda separace chyb softwarově odliší geometrii součásti od zbytkových chyb vřetene, čímž dosahuje opakovatelnosti se směrodatnou odchylkou pod 1 nanometr
Technické specifikace:
| Typ snímače | Talymin 7 s automatickou orientací |
| Měřicí rozsah snímače | 4 mm |
| Rozlišení snímače | Až 0,3 nm |
| Polohovací přesnost (zvedáček snímače) | 50 µm |
| Rozsah harmonické analýzy | >1500 vln/ot. |
| V souladu s novou normou ISO 5463 | ANO |
To, co dělá z tohoto systému skutečnou senzaci, je překonání tradičních metrologických kompromisů. Snímač Talymin 7 nabízí obrovský měřicí rozsah 4 mm (dvojnásobek běžného standardu) při zachování extrémního rozlišení až 0,3 nm. Skutečným mistrovským dílem je ale metoda UHPR (Ultra High Precision Roundness). Ta pomocí pokročilé separace chyb spolehlivě odliší skutečnou geometrii součásti od zbytkových chyb vřetene přístroje, čímž sráží směrodatnou odchylku opakovatelnosti pod jeden nanometr. Z teoretického i aplikačního hlediska je absolutně unikátní také schopnost systému provádět spolehlivou harmonickou analýzu i ze záznamu na dílčím oblouku, například u matic kuličkových šroubů, kde nelze provést snímání v plném rozsahu 360 stupňů. To dává do rukou inženýrů nástroj pro naprosto nekompromisní kontrolu kvality.
