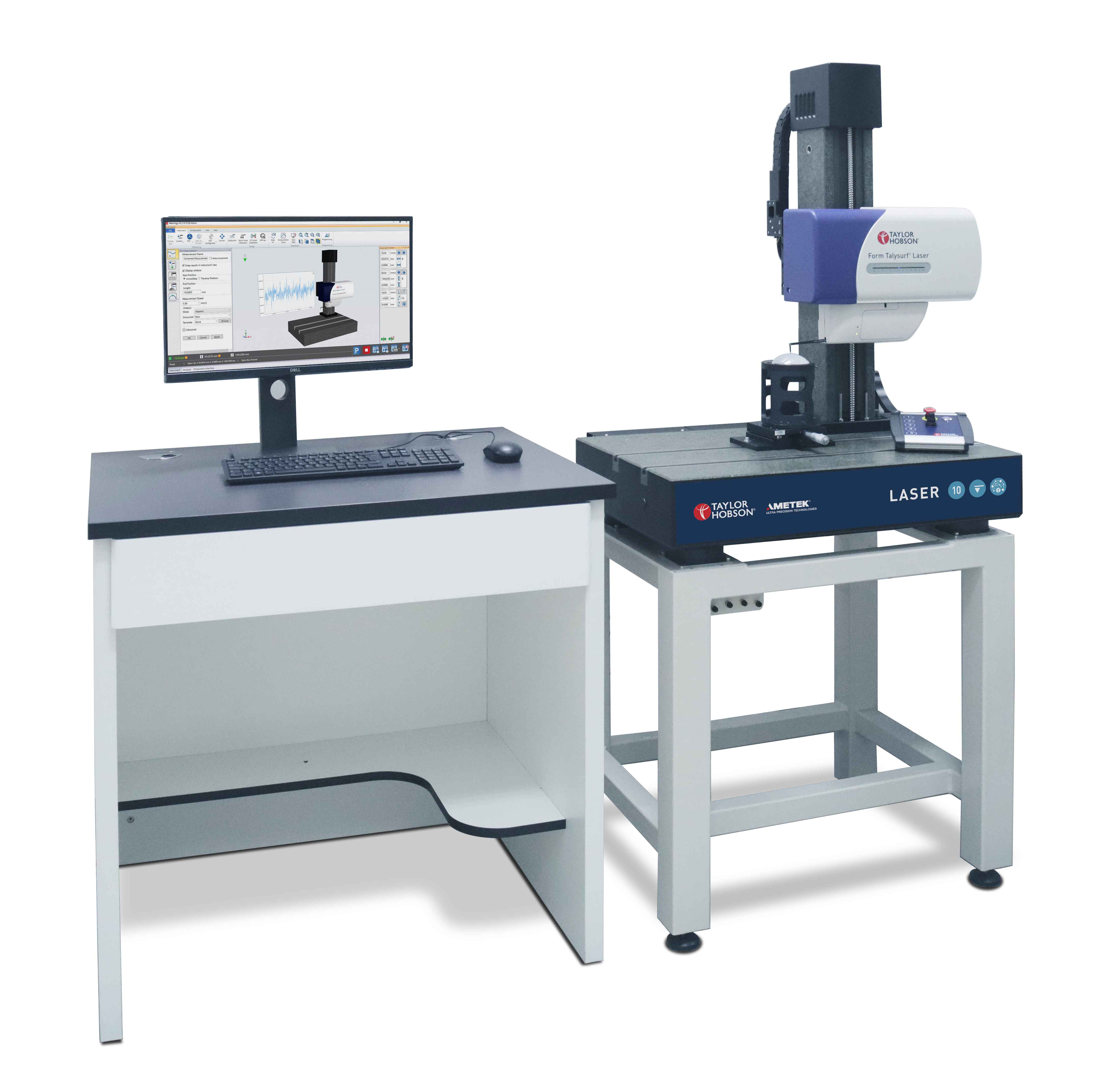

Form Talysurf® LASER
Dotykový profiloměr pro měření textury povrchu, tvaru a kontury s velkým rozsahem a vysokým rozlišením. Byl speciálně vyvinut, aby vyhověl vzrůstající náročnosti ložiskových aplikací. Měří úhel, jakost povrchu a konturu v normálním i obráceném směru, stejnou rychlostí, se stejnou přesností.
Inteligentní integrace do výroby (Průmysl 4.0)
Taylor Hobson vybavil tento systém rozhraním pro automatizaci a výměnu dat (Q-DAS certifikace). To znamená, že naměřená data proudí přímo do vašeho systému řízení kvality (SPC), což umožňuje okamžitou korekci výrobních strojů. Je to nástroj, který reálně snižuje počet zmetků v automotive a aerospace průmyslu.
Měření bez limitů: Drsnost a kontura v laserové kvalitě
Form Talysurf® LASER je odpovědí na každodenní výzvy výrobců, kteří vyžadují bleskovou zpětnou vazbu z výroby bez ztráty laboratorní přesnosti. Díky unikátní laserové technologii snímače dokáže systém v jediném měření vyhodnotit parametry, na které byste dříve potřebovali několik přístrojů.
Klíčové vlastnosti:
- Špička na trhu: Rozlišení 1,6 nm: V kombinaci s rozsahem 10,6 mm nabízí Form Talysurf® LASER bezkonkurenční preciznost, kterou u běžných profiloměrů nenajdete.
- Obousměrné snímání: Měřte úhly, texturu a kontury směrem nahoru i dolů se shodnou přesností. To zásadně zjednodušuje měření složitých geometrií.
- Vše v jednom: Drsnost (včetně ISO norem), vlnitost, tvar i výška stupně (Step Height) – vše získáte z jednoho profilu.
- 3D Topografie: S volitelným motorizovaným posuvem v ose Y a softwarem Metrology 4.0 snadno proměníte běžná 2D měření v detailní 3D mapy povrchu.
- SMART Move: Pokročilé řízení os umožňuje precizní polohování a plynulý pohyb snímače, což šetří čas i křehké měřicí hroty.
Technické specifikace:
| Rozsah měření v Z | 10,6 mm |
| Rozlišení | 1,6 nm |
| Nejistota tvaru (Pt) | < 0,30 µm |
|
Systémový šum (Rq / Rz) |
< 6 nm / < 30 nm |
| Délka posuvu - X max / min | 0,1 mm - 120 mm / 0,1 mm - 200 mm |
| Nejistota přímosti (Pt) | 120 mm posuvová jednotka - 0,10 µm / 200 mm posuvová jednotka - 0,12 µm |
