Metrologické aplikace v leteckém a obranném průmyslu

Komponenty vyrobené pro obranný a letecký průmysl vyžadují výjimečnou úroveň kvality, odolnosti, přesnosti a spolehlivosti, aby splňovaly náročné požadavky na funkčnost a bezpečnost. Britský výrobce měřicí techniky Taylor Hobson je tradičním a spolehlivým dodavatelem leteckého a obranného průmyslu.

Produkty společnosti Taylor Hobson umožňují hluboké porozumění charakteristikám, jako je textura povrchu, kontura, tvar, poloměr, kruhovitost, harmonická analýza, souosost, přímost, rovinnost, rovnoběžnost a pravoúhlost, a poskytují tak důležitou zpětnou vazbu pro zlepšení designu a výroby klíčových prvků. To má pozitivní vliv na mnoho aplikací, jako např.:

• Vyrovnání hlavní zbraní
• Součásti gyroskopu
• Měření munice
• Měření úhlu lopatek vrtulníku
• Zlepšení výkonu bojových vozidel, těsnění převodovky a ozubená kola
• Seřizování dělostřelectva
• Testování motorů vrtulníků na hnací hřídel
• Harmonizace zbraňových systémů
• Pohon rotoru
• Odpalování protitankových střel
• Vyrovnání přípravků a přípravků pro montáž draků letadel
• Systém dělostřeleckého vidění
• Dělostřelecký zaměřovač
• Vyrovnávání raketové plošiny, přistávací zařízení a hydraulické součásti
• Moduly kompresorů a turbín
• Vyrovnání torpédometů
• Vyrovnání periskopu
• Seřízení motoru, měření lopatek motoru

Níže uvádíme některé z těchto aplikací podrobněji.

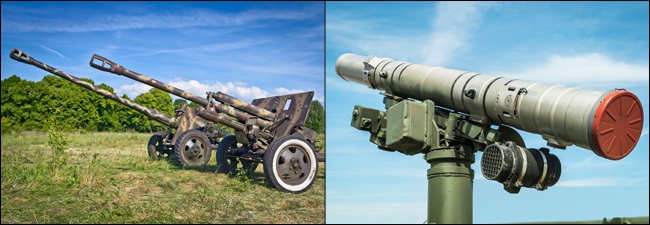

Seřizování zbraňových hlavní

Existuje řada metod, které se používají ke kontrole přímosti hlavní malých a velkých zbraní. Optický systém navržený a vyrobený společností Taylor Hobson poskytuje jednoduché, ale přesné řešení kontroly přímosti hlavní tanků a děl. V důsledku gravitačních sil mají hlavně děl přirozenou tendenci klesat; kromě toho dochází k určitému „ohybu“, který vzniká při obrábění a dalších výrobních procesech. Aby byla zajištěna správná trajektorie střely při výstřelu, musí výrobci měřit a zaznamenávat „pokles“ a „ohyb“, které lze kompenzovat. Dalekohled s CCD, buď kolimátor, nebo terčík je namontován v sáňkovém přípravku a pohybuje se nahoru nebo dolů po hlavni. Uspořádání terče musí být schopno vyrovnat se se spirálovitým drážkováním, které je přítomno ve všech zbraňových hlavních.

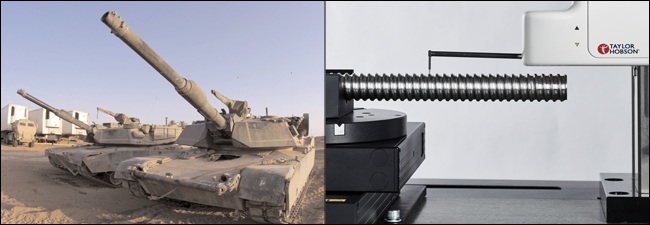

Munice

K hromadné výrobě nábojů a střel pro obranný průmysl jsou zapotřebí vysoce přesné zápustky a razníky. Profiloměr Form Talysurf® PGI NOVUS umožňuje analyzovat kvalitu munice přesným měřením úchylek profilu a průměru dílů. Klíčová je možnost měření závitových kalibrů používaných při řízení výrobních procesů. Rychlé a automatické měření více profilů závitů umožňuje analyzovat větší plochu měřidla v kratším čase.

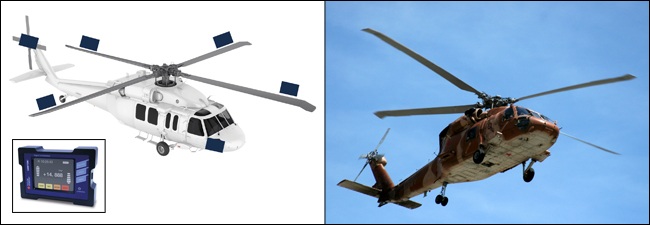

Měření úhlu lopatek

Úhel lopatek nebo například letadlových vrtulí lze snadno zkontrolovat pomocí digitálního klinometru. Jednoosý digitální klinometr je pro svou stabilitu a opakovatelnost vhodný pro řadu aplikací. Ruční a snadno obslužný klinometr pracuje s křemenným akcelerometrem, který poskytuje rychlé a přesné údaje. Více o leteckých aplikacích najdete zde.

Sladění zbraní - harmonizace

Rovnoběžnost zbraňových systémů souvisí s vyrovnáním a synchronizací více cílů, zbraní nebo zbraňových systémů k zasažení společného cíle. Tento koncept se často používá ve vojenských operacích, kde je vyžadována koordinovaná palebná síla z různých platforem a rovnoběžnost různých částí zbraňového systému je důležitý.

Účinnost navigačního/útočného systému stíhacího vrtulníku závisí na přesném sladění všech systémů s podélným vztažným bodem trupu letadla (LFD). Aby mohla pozemní posádka harmonizace kontrolovat, jsou dalekohledy a kolimátory (pro zajištění přímého zaměření) namontovány v zaměřovacím rámu a přípravku pro kontrolu sladění. Více informací najdete zde.
