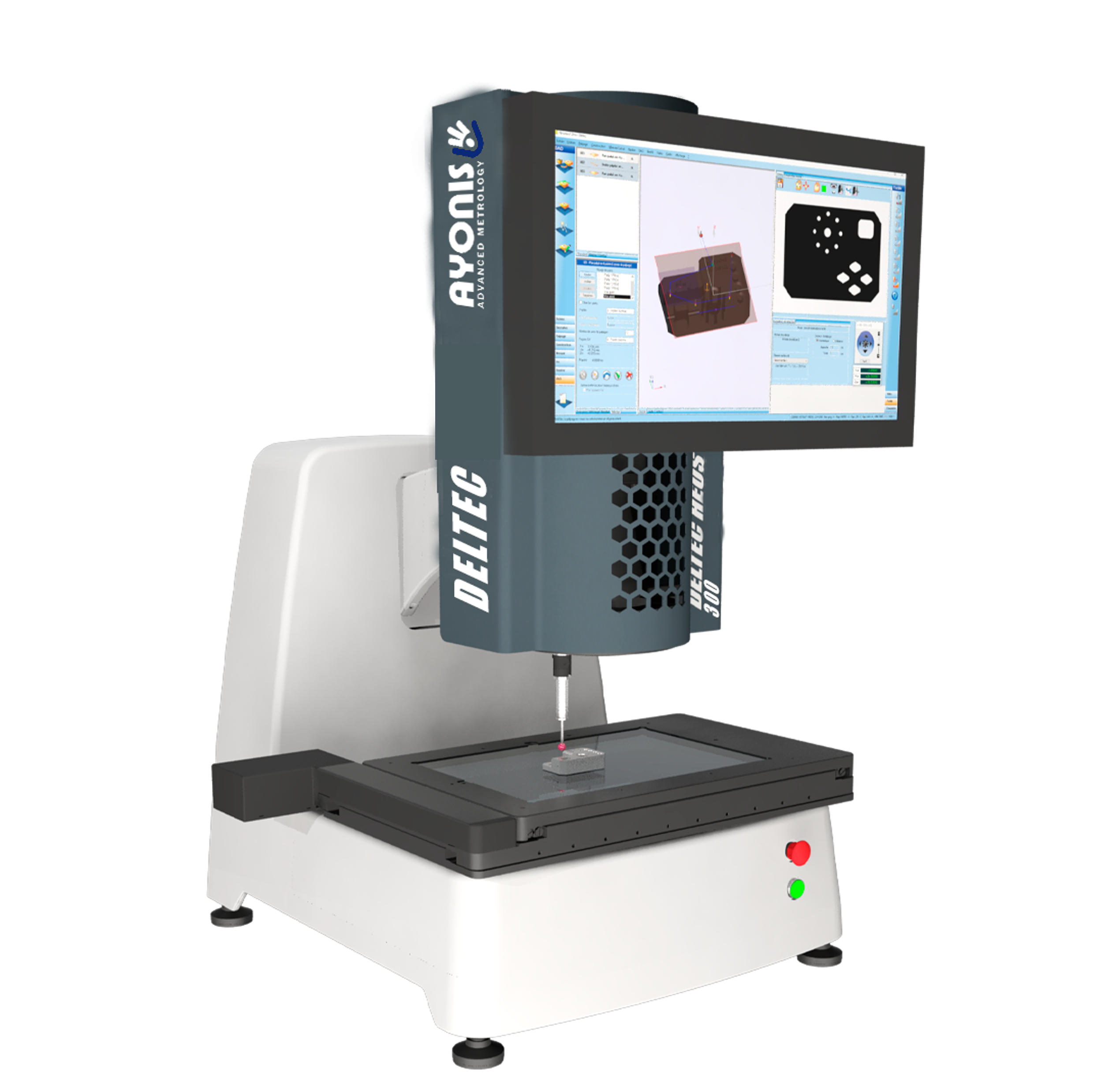

DELTEC LEOS

DELTEC LEOS je vysoce přesný multisenzorový měřicí systém určený pro detailní analýzu rozměrů a tvarů součástí. Nabízí kombinaci nejnovějších optických i dotykových technologií 3D měření. LEOS je ideálním řešením pro rychlou a efektivní kontrolu 2D i 3D prvků, přičemž jeho intuitivní ovládání a automatizované funkce umožňují snadnou a spolehlivou obsluhu.

Produkt
Zapomeňte na několik různých přístrojů pro různé typy měření. Deltec Leos kombinuje HD kameru, dotekovou sondu a laserový senzor v jedné hlavě. Dokážete změřit jakýkoli povrch – od lesklého kovu přes černý plast až po průhledné sklo – a to vše na jednom místě. Díky unikátnímu systému DPM stroj sám rozpozná, co jste na něj položili. Obsluha nemusí složitě vybírat programy. Stačí díly (jeden nebo klidně celou sadu) položit na měřicí plochu a přístroj je díky „učení se tvaru“ sám identifikuje a změří. Programování stroje probíhá metodou samoučení, která je intuitivní a rychlá. Nepotřebujete experta na programování složitých kódů. Měřicí postup vytvoříte jednoduše tak, že stroji „ukážete“, co má na vzorovém kusu změřit. Dodáváno jako ergonomická pracovní stanice s jednou nebo dvěma obrazovkami.

Klíčové vlastnosti:

  • DPM (Digital Part Mapping): Unikátní systém pro detekci více dílů najednou založený na principu učení se tvaru (shape learning)

  • Multisenzorová koncepce: Možnost integrace HD kamery, dotekové sondy (Renishaw TP200) a konfokálního chromatického senzoru do jedné měřicí hlavy

  • Programování samoučením: Intuitivní tvorba měřicích programů pomocí metody self-learning, což výrazně zrychluje nasazení do provozu

  • Všestrannost použití: Ideální pro kontrolu prvního kusu, mezioperační kontrolu i laboratorní analýzy v odvětvích jako automobilový průmysl, elektronika či hodinářství

  • Pokročilá optika: Motorizovaný zoom se 6 indexovanými polohami a přídavná širokoúhlá kamera pro automatickou kontrolu více kusů v poli

  • Kompatibilní se 64-bitovou verzí operačního systému Windows 11

Technické specifikace:

Měřicí rozsah X,Y,Z 200 x 380 x 150 mm
Rozlišení enkodéru 0,1 μm
Zvětšení 30x až 200x (na 24" obrazovce)
Nejistota měření (opticky, dotykově) XY E2: (± 2.5 + 5 L/1000) μm
Typ osvětlení Episkopické bílé (8 sektorů), koaxiální a diaskopické zelené LED
Poznámka metrologa: Zejména kombinace nejistoty měření v ose Z s dotekovou sondou (± 2,4 + 5 L/1000) μm a flexibility konfokálního senzoru (měřicí rozsahy 1,4 až 12 mm) dělá z tohoto stroje špičkový nástroj pro měření komplexních 3D geometrií, kde běžná optika naráží na své limity.  stáhnout dokumentaci v pdf
