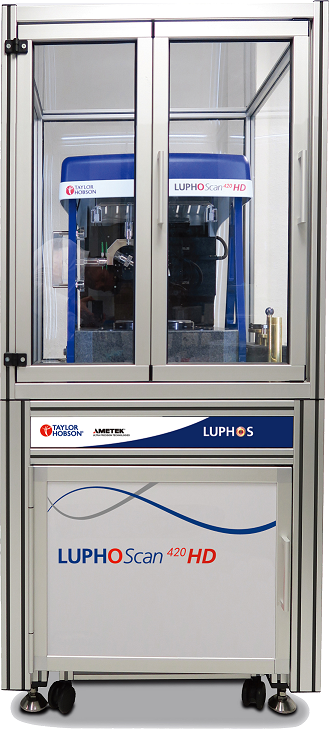

LUPHOScan 420
Ultrapřesné bezdotykové 3D měření pro asférickou optiku a formy bez kompromisů Měřte strmé úhly a složité tvary bez rizika poškrábání Výroba moderní optiky (například čoček pro mobilní telefony nebo freeform ploch) naráží na limity klasických dotekových přístrojů. LUPHOScan 420 využívá revoluční bezdotykovou technologii MWLI® (vícevlnná interferometrie), která umožňuje skenovat rotačně symetrické i nesymetrické povrchy. Přístroj garantuje absolutní přesnost lepší než ±50 nm i na extrémních sklonech povrchu až do 90°
Technické specifikace:
| Maximální průměr objektu | 420 mm |
| Přesnost měření (PV99) | ≤±50 nm (3σ) |
| Maximální sklon povrchu | Až 90° |
| Systémový šum (RMS) | ≤±5 nm (3σ) |
Poznámka metrologa:
Z pohledu fyziky překonává vícevlnná interferometrie (MWLI®) zásadní limit tradičních systémů – ztrátu polohy u strmých asfér v důsledku fázového skoku. Současným vysíláním několika vlnových délek vytváří senzor tzv. syntetickou vlnovou délku pro absolutní měření bod po bodu. V praxi tak získáte nanometrovou přesnost i na vertikálních stěnách (až 90°). Díky striktnímu sběru dat pouze v ohnisku navíc senzor dokáže oddělit odraz přední a zadní strany čočky. Transparentní optiku tak změříte v jednom plynulém skenu zcela bez zmatňujících sprejů a bez matematické nejistoty ze skládání dat (stitching).
Konec nepřesnostem ze skládání dat (Stitching): Běžné optické přístroje často musí velké nebo tvarově složité čočky měřit po částech a data pak softwarově "sešívat", což zanáší do výsledků obrovské chyby. Unikátní MWLI® senzor sbírá data pouze tehdy, když je zaostřený. Mimofokální data jsou ignorována, což umožňuje změřit i nekruhové nebo přerušované díly v jednom plynulém cyklu zcela bez skládání dat.
Kompletní analýza obou stran s modulem LUPHOSwap: Pro výrobce optiky je klíčové znát nejen tvar povrchu, ale i vzájemnou polohu obou stran čočky. Modul LUPHOSwap umožňuje postupně změřit obě strany čočky s absolutní korelací výsledků. Z jedné operace tak získáte přesnou tloušťku čočky, klínovou chybu (wedge error), chybu decentrace a informace pro správné usazení čočky do objímky.
Jeden přístroj na všechny materiály: Ať už vyrábíte z jakéhokoliv materiálu, LUPHOScan si s ním poradí. Systém spolehlivě měří transparentní (průhledné), zrcadlové, neprůhledné, leštěné a dokonce i některé broušené povrchy
Klíčové vlastnosti:
- Bezkonkurenční přesnost: absolutní přesnost měření lepší než ±50 nm (3σ) i na objektech se strmým sklonem až 90°
- Extrémně nízký šum: velmi nízký systémový šum ≤±5 nm (3σ) (RMS) zaručuje odolnost vůči okolním vlivům
- Špičková stabilita: nejlepší stabilita opakovaných měření na trhu s kolísáním optické mohutnosti (Power variation) <±20 nm (3σ) a kolísáním PV <±5 nm (3σ)
- Rychlost měření: změření čočky o průměru 30 mm (100 bodů/mm²) trvá pouhých 1:45 min. Čočku o průměru 130 mm (50 bodů/mm²) zvládne systém za 3:45 min
- Univerzálnost materiálů: systém měří transparentní, zrcadlové, neprůhledné, leštěné i některé broušené povrchy
